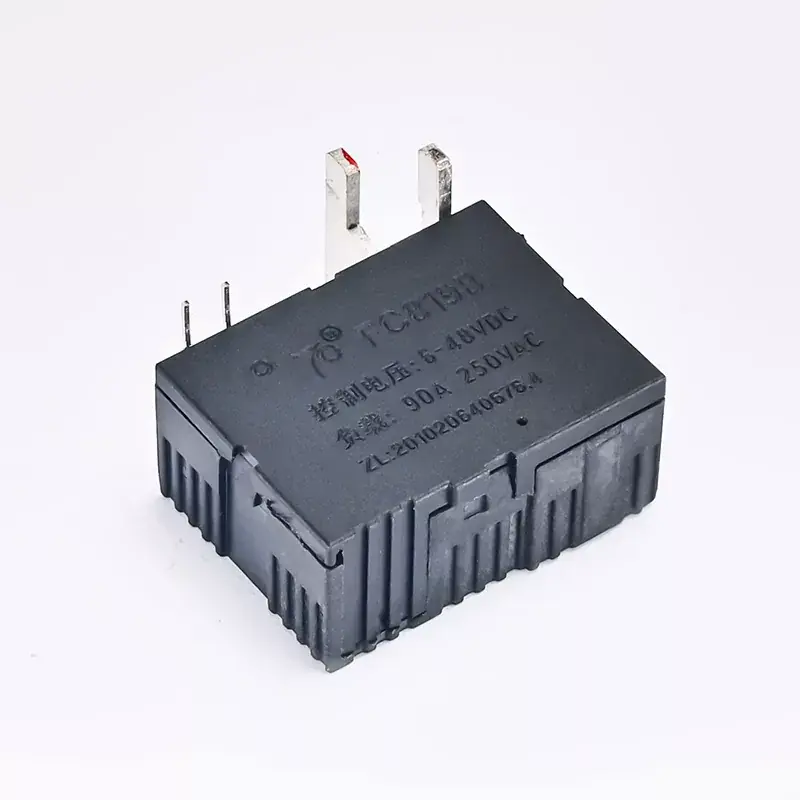

Rơle chốt là một phương pháp hiệu quả và tiêu tốn ít năng lượng để duy trì trạng thái chuyển mạch.Rơle chốtsử dụng một xung ngắn để chuyển đổi trạng thái và giữ nguyên vị trí cuối cùng mà không cần năng lượng không đổi, trái ngược với các rơle truyền thống cần nguồn điện áp không đổi để duy trì trạng thái của chúng. Bài viết này sẽ xem xét việc điều khiển hiệu quả rơle chốt.
Sau khi được kích hoạt, rơle chốt—còn được gọi là rơle ổn định kép—sẽ duy trì vị trí của nó ngay cả khi nguồn điện bị cắt. Đặt và đặt lại là hai trạng thái ổn định của nó. Các xung điều khiển làm cho rơle chuyển đổi giữa các trạng thái này.
Kiểm soát mộtchốt tiếp sứcphụ thuộc vào loại của nó - cuộn đơn hoặc cuộn kép.
1. Điều khiển Rơle chốt một cuộn dây
Rơle chốt một cuộn dây hoạt động với các xung phân cực xen kẽ:
- Cài đặt Rơ-le (Trạng thái BẬT): Áp dụng xung điện áp dương sẽ cấp điện cho cuộn dây và di chuyển các tiếp điểm bên trong về vị trí đã cài đặt.
- Đặt lại Rơ-le (Trạng thái TẮT): Cấp xung điện áp âm (hoặc xung phân cực ngược) sẽ di chuyển các tiếp điểm về vị trí đặt lại.
Để điều khiển rơle chốt một cuộn dây, bạn có thể sử dụng:
- Mạch cầu H: Để chuyển đổi cực tính của điện áp đặt vào cuộn dây.
- Bộ vi điều khiển (MCU) có đầu ra kép: Một đầu ra cung cấp xung dương và đầu ra khác cung cấp xung âm.
2. Điều khiển Rơle chốt cuộn dây kép
Rơle chốt cuộn dây kép có hai cuộn dây riêng biệt—một để cài đặt và một để đặt lại:
- Cài đặt Rơle (Trạng thái BẬT): Một xung ngắn đến cuộn dây "đặt" sẽ di chuyển các tiếp điểm bên trong sang vị trí BẬT.
- Đặt lại Rơ-le (Trạng thái TẮT): Một xung ngắn đến cuộn dây "đặt lại" sẽ di chuyển các tiếp điểm về vị trí TẮT.
Để điều khiển rơle chốt cuộn dây kép, bạn có thể sử dụng:
- Công tắc nút nhấn: Một công tắc dành cho cuộn cài đặt và một công tắc khác dành cho cuộn đặt lại.
- Đầu ra vi điều khiển: Được lập trình để gửi xung đến đúng cuộn dây khi có yêu cầu.
- Mạch chuyển mạch Transistor hoặc MOSFET: Để điều khiển rơle điện áp/dòng điện cao hơn từ các nguồn điều khiển công suất thấp.
- Hiệu quả năng lượng: Kiểm soát thích hợp đảm bảo sử dụng năng lượng tối thiểu.
- Độ tin cậy: Sử dụng kỹ thuật chuyển mạch chính xác sẽ ngăn ngừa sự cố của rơle.
- Tích hợp: Dễ dàng tích hợp với các hệ thống tự động hóa và vi điều khiển.
Một số ngành công nghiệp sử dụng rơle chốt, bao gồm:
Các ứng dụng chiếu sáng thông minh và tiết kiệm năng lượng là những ví dụ về tự động hóa ngôi nhà.
Điều khiển công nghiệp: Việc chuyển đổi hiệu quả là cần thiết cho các hệ thống và máy móc tự động.
Viễn thông: Các biện pháp tiết kiệm năng lượng và định tuyến tín hiệu.
Điện tử ô tô bao gồm các thiết bị hoạt động bằng pin như điều khiển cửa sổ điện.
Biết loại ltiếp sứcvà việc sử dụng cơ chế chuyển mạch thích hợp là điều cần thiết để kiểm soát nó. Việc đảm bảo khả năng kiểm soát thích hợp cho phép vận hành đáng tin cậy và hiệu quả trong nhiều ứng dụng khác nhau, cho dù sử dụng Cầu H, bộ vi điều khiển hay công tắc thủ công.
