Rơle chốt, cung cấp phương tiện hiệu quả để duy trì trạng thái chuyển mạch với mức tiêu thụ điện năng thấp, là một phần thiết yếu của hệ thống điện và điện tử. Rơle chốt sử dụng xung ngắn để chuyển đổi trạng thái và giữ ở vị trí cuối cùng mà không cần năng lượng không đổi, trái ngược với rơle truyền thống cần nguồn điện áp không đổi để duy trì trạng thái. Bài viết này xem xét cách sử dụng và ưu điểm của rơle chốt cũng như cách chúng được thiết lập và đặt lại.
Sau khi được kích hoạt, rơle chốt—còn được gọi là rơle ổn định kép—sẽ duy trì vị trí của nó ngay cả khi nguồn điện bị cắt. Đặt và đặt lại là hai trạng thái ổn định của nó. Các xung điều khiển làm cho rơle chuyển đổi giữa các trạng thái này.
Rơle chốt hoạt động thông qua một trong hai cơ chế chính:
1. Rơle chốt một cuộn dây
Rơle chốt một cuộn dây hoạt động với một cuộn dây duy nhất nhận các xung phân cực xen kẽ để thay đổi trạng thái của nó.
- Cài đặt Rơ-le (Trạng thái ON): Một xung điện áp dương cung cấp năng lượng cho cuộn dây, di chuyển các tiếp điểm bên trong về vị trí đã cài đặt.
- Reset Rơle (Trạng thái OFF): Một xung điện áp âm (hoặc xung phân cực ngược) di chuyển các tiếp điểm về vị trí reset.
Khi rơle được chuyển đổi, nó vẫn ở trạng thái đó cho đến khi có xung khác thay đổi.
2. Rơle chốt cuộn dây kép
Rơle chốt cuộn dây kép có hai cuộn dây riêng biệt—một để cài đặt và một để đặt lại.
- Cài đặt Rơle (Trạng thái BẬT): Một xung ngắn đến cuộn dây "đặt" sẽ di chuyển các tiếp điểm bên trong sang vị trí BẬT.
- Đặt lại Rơ-le (Trạng thái TẮT): Một xung ngắn đến cuộn dây "đặt lại" sẽ di chuyển các tiếp điểm về vị trí TẮT.
Vì các tiếp điểm giữ vị trí của chúng bằng từ tính hoặc cơ học nên không cần nguồn điện liên tục để duy trì trạng thái.
- Hiệu quả năng lượng: Vìchốt rơlekhông yêu cầu nguồn điện liên tục để duy trì trạng thái, chúng tiêu thụ ít năng lượng hơn so với rơle truyền thống.
- Sinh nhiệt thấp: Giảm mức sử dụng điện năng đồng nghĩa với việc tích tụ nhiệt ở mức tối thiểu, nâng cao độ bền.
- Hoạt động ổn định: Rơle chốt vẫn ở vị trí cuối cùng ngay cả khi mất điện.
- Lý tưởng cho các hệ thống chạy bằng pin: Khả năng duy trì trạng thái không có dòng điện liên tục khiến chúng trở nên hoàn hảo cho các thiết bị chạy bằng pin.
Một số ngành công nghiệp sử dụng rơle chốt, bao gồm:
Các thiết bị tiết kiệm năng lượng và hệ thống chiếu sáng thông minh là những ví dụ về tự động hóa gia đình.
Điều khiển công nghiệp: Chuyển mạch tiết kiệm năng lượng là cần thiết cho các hệ thống và máy móc tự động.
Ứng dụng chuyển tiếp mạng và chuyển mạch tín hiệu trong viễn thông.
Điện tử ô tô: Hệ thống điện và điều khiển cửa sổ điện.
Rơle chốtlà một lựa chọn phổ biến trong các ứng dụng nhạy cảm với năng lượng vì chúng cung cấp một phương tiện hiệu quả để duy trì trạng thái mạch mà không cần nguồn điện liên tục. Chúng rất cần thiết vì chúng có thể được thiết lập và thiết lập lại với ít năng lượng, cho dù trong mạng truyền thông, thiết bị gia dụng hay tự động hóa công nghiệp. Biết cách chúng hoạt động đảm bảo rằng chúng được sử dụng hiệu quả nhất có thể trong nhiều ứng dụng điện và điện tử.

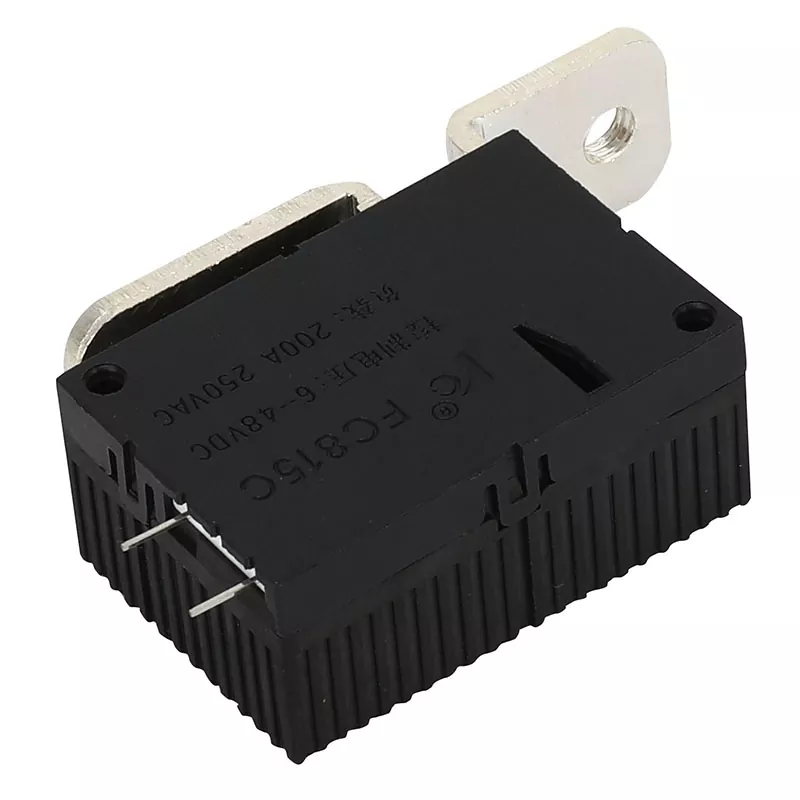

Face Electric Co., Ltd. luôn tuân thủ chính sách chất lượng "đổi mới liên tục và quản lý thực dụng", đồng thời tạo ra các sản phẩm thương hiệu công nghiệp với triết lý kinh doanh sống còn bằng đảm bảo chất lượng và phát triển bằng sản xuất quy mô lớn. Hiện tại, rơle chốt do công ty chúng tôi thiết kế và phát triển độc lập có thể cung cấp nhiều thông số kỹ thuật khác nhau từ 16A đến 200A để khách hàng lựa chọn. Các sản phẩm của công ty đáp ứng các yêu cầu của chỉ thị ROHS của EU và các sản phẩm của công ty đã nhận được bằng sáng chế phát minh quốc gia và chứng nhận bằng sáng chế mô hình tiện ích; Hãy truy cập trang web của chúng tôi tại www.facerelay.com để tìm hiểu thêm về các sản phẩm của chúng tôi. Để được giải đáp thắc mắc, bạn có thể liên hệ với chúng tôi tạilydia@face-relay.com.
